产品详情

描述：

ESD2CAN24-Q1 是用于APX321SEG-7控制器局域网 (CAN) 接口保护的双向 ESD 保护二极管。ESD2CAN24-Q1 的额定接触 ESD 冲击消散超过 ISO 10605 汽车标准中规定的最大水平（±30kV 接触，±30kV 气隙）。低动态电阻和低钳位电压确保系统级保护免受瞬态事件的影响。这种保护是关键，因为汽车系统要求安全应用具有高水平的稳健性和可靠性。

该器件具有每个通道的低 IO 电容和一个引脚排列，以适应两条汽车 CAN 总线（CANH 和 CANL）免受静电放电 (ESD) 和其他瞬变造成的损坏。此外，ESD2CAN24-Q1 的 3 pF 线路电容适用于可支持高达 10 Mbps 数据速率的 CAN、CANFD、CAN SiC 和 CAN-XL 应用。

ESD2CAN24-Q1 采用两种引线封装，便于通过布线。

特性：

●IEC 61000-4-2 4 级 ESD 保护：

○±30kV 接触放电

○±30kV 气隙放电

●ISO 10605 (330 pF, 330 Ω) ESD 保护：

○±30kV 接触放电

○±30kV 气隙放电

●经测试符合 IEC 61000-4-5

●24V工作电压

●双向 ESD 保护

●2 通道器件通过单个组件提供完整的 ESD 保护

●低钳位电压保护下游组件

●符合 AEC-Q101 标准

●I/O 电容 = 3 pF（典型值）

●SOT-23 (DBZ) 小型、标准、通用封装

●SOT-323、SC-70 (DCK) 非常小、标准、节省空间、通用占用空间

●用于自动光学检测 (AOI) 的含铅封装

应用：

●汽车车载网络：

— 控制器局域网 (CAN)

— 受控区域网络灵活数据速率（CAN-FD）

— 低容错 CAN

— 高速 CAN

●工业控制网络：

— DeviceNet IEC 62026-3

— CANopen – CiA 301/302-2 和 EN 50325-4

参数：

通道数 (#)：2

IO 电容 (Typ) (pF)：3

Vrwm (V)：24

IEC 61000-4-2 触点 (+/- kV)：30

IEC 61000-4-5 (A)：3.5

双向/单向：双向

动态电阻 (Typ) (Ω)：0.45

钳位电压 (V)：32

IO 漏电流 (Max) (nA)：50

工作温度范围（℃）：-40 到 125

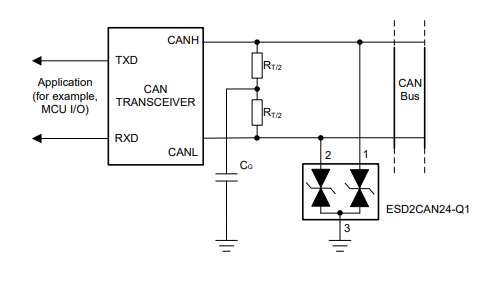

◆ESD2CAN24-Q1 典型应用

◆ESD2CAN24-Q1 功能框图
