FS-G12光纤放大器使用教程
“
壹
光纤放大器的结构
1、显示屏面有5个操作按键和1个滑动按键（视频00.01秒）
（1）SET按键----用于校准；
（2）左、右操作按键----用于修改设定值以及切换菜单内容；
（3）MODE菜单按键----短按一次可查看或切换输出模式，长按进入设置菜单；
（4）滑动按键----用于切换1路与2路输出，可分别设置设定值以及对应功能；
（5）PRESET按键----用于预设定。
2、光纤放大器左侧侧面
（1）光纤接入位置----上下分别是Tx发送端与Rx接收端；
（2）操纵杆----用于锁定光纤，放下则不锁定光纤，往上扳动则锁定光纤无法拔出。
3、显示屏显示
（1）显示屏最左边表示为1路/2路输出指示灯，有输出则红灯亮起；
（2）PST指示灯表示为预设定,预设定状态下，PST指示灯绿色常亮；
（3）DTM指示灯表示为DATUM检测状态。
4、底部为导轨安装架安装位置
“
贰
输入输出线
线缆配置（视频01:02秒）
1、棕色线----电源线；
2、深蓝色线----地线；
3、输出线为黑色与白色，分别代表1路输出与2路输出；
4、粉色线----外部输入线。
“
叁
电源与光纤
使用光纤放大器需要接入24VDC稳压电源，视频里使用的光纤为慢反射型，接收与发送一体,用物品遮挡作为参照物，后面统称为工件。
“
肆
基本操作
1、L-on与D-on输出切换（视频01:28秒）
按PRESET按键切换输出模式，有L-on与D-on两种模式选择，L-on的效果是接收光强度大于设定值时对应路线为输出状态，D-on的效果则相反，小于设定值时输出。
2、预设定功能 （视频01:45秒）
按PRESET按键进行预设定，接收光强度大于50时可用预设定，将接收光强度校正为100。
3、工作预设定功能 （视频01:53秒）
将强度校正为0，同时按PRESET和右键为工作预设定，需要注意强度接近100时，工作预设定会报错（注：视频里将接收光强度调低了再进行的工作预设定），我们长按PRESET按键取消预设定功能，PST指示灯熄灭则表示取消预设定成功。
4、最高灵敏度预设定 （视频02:11秒）
再次长按PRESET按键，直至出现Auto字样,进行最高灵敏度校准。反射型无工件时，长按PRESET为最高灵敏度预设定。
5、全自动预设定 （视频02:23秒）
用于探头高速运行状态下使用，当工件经过时长按PRESET按键，直至工件完全通过时松开。
6、两点校准功能 （视频02:33秒）
先在无工件情况下按一下SET按键进入校准状态，当有工件时再按一次SET按键进行两点校准，可以将阈值设定为中间值，方便检测工件有无（注：两点校准的校准值为（无工件当前值+有工件当前值）/2）。
7、最高灵敏度校准 （视频02:47）
长按SET按键进行最高灵敏度校准，该校准功能的校准值会略高于当前值，起到背景抑制的作用，预防灰尘等遮挡物影响光感强度。
8、全自动校准 （视频02:57秒）
用于高速状态下校准，工件经过时，长按SET按键，工件完全通过时松开，该校准值为校准过程中当前值最大值与最小值的中间值。
9、定位校准 （视频03:10秒）
当无工件状态下按一下SET按键，进入校准状态，放置工件，使其边缘与投影光束的中心对齐，此时长按SET按键，完成定位校准,校正阈值与当前值相等。
10、零点迁移功能 （视频03:25秒）
进行零点迁移功能，同时按PRESET按键与右键，将当前值校正为0，此时原本最大值4095变更为4050。
11、饱和取消功能 （视频03:36秒）
同时按住SET与MODE键3秒以上开始载入饱和取消动画，过程中会显示当前值变化，再次长按SET与MODE键，直到出现动画后松手，松开后饱和取消功能关闭。
12、导入推荐菜单功能 （视频03:54秒）

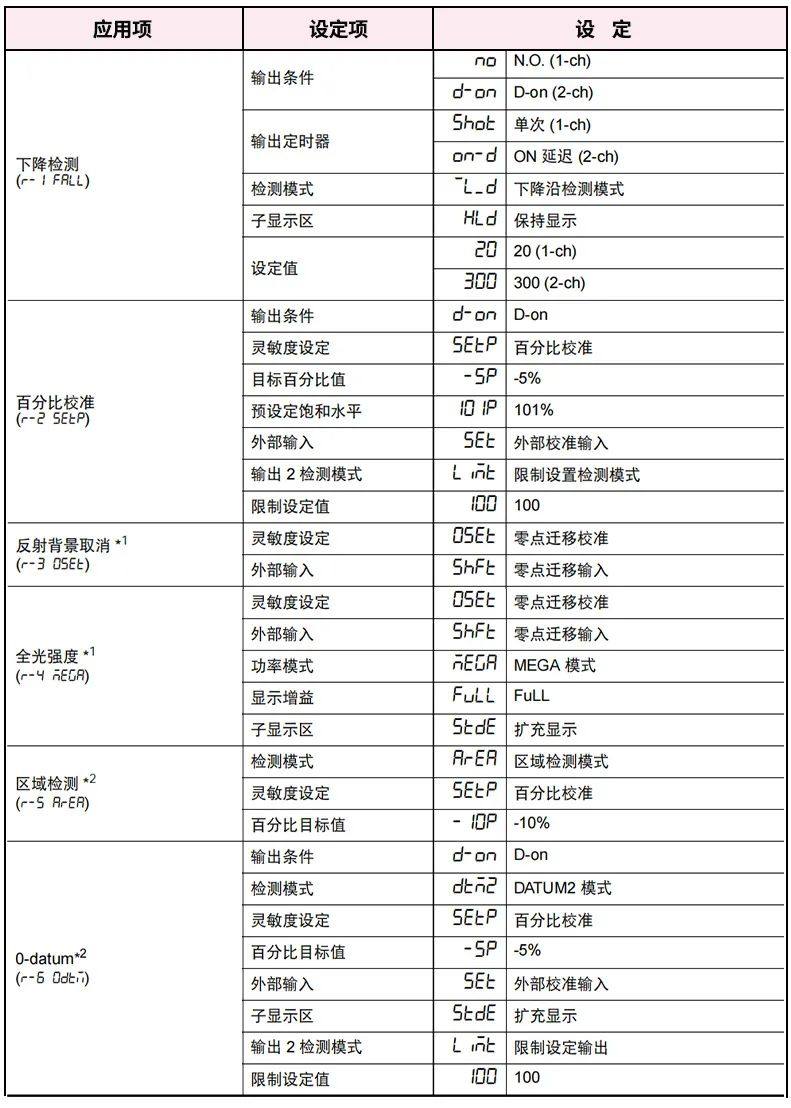

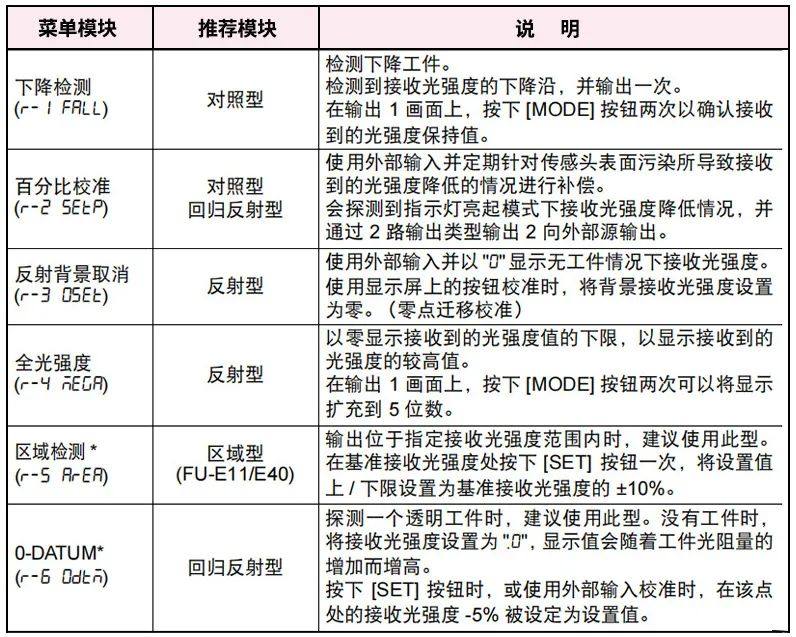

长按SET与PRESET按键三秒以上，选择至LOAD界面，按MODE按键进入菜单，共有六种推荐菜单，如下图所示：
13、初始化功能 （视频04:09秒）
初始化功能可恢复至出厂设置，长按SET与PRESET按键进入菜单，MODE按键进入，选择init并确定，这里显示为OUT输出为NPN输出，IN输入为NPN输入，可在NPN ，PNP，PP三种类型下选择。
14、按键锁定与PIN码锁定 (视频04:28秒）
（1）按键锁定功能：长按MODE与左键或右键三秒以上，显示红色LOC为锁定成功，可以查看输出模式，进行其他按键操作时，会显示LOC无法使用。长按MODE与左键或右键三秒以上，解除锁定，显示绿色Unl表示解锁成功。
（2）带PIN码的按键锁定功能：需要按住MODE按键并同时点击左键或右键10次，输入想要的密码后，按MODE按键启用锁定，锁定效果与按键锁定相同，解除锁定则需要做相同操作，长按MODE按键并同时点击左键或右键10次，输入密码后解除锁定。
“
伍
基本设定
1、功率模式 （视频05:18秒）
先长按MODE按键进入设置列表，第一个菜单是功率模式选择，默认为FINE模式，总共有8种模式选择(分别为SHSP、HSP、FINE、TURBO、SUPER、ULTRA、MEGA以及TREA模式，响应时间逐步递增)，这里SHSP 、HSP、FINE模式的最大值为4095，而其他模式可达到最大值9999。
2、灵敏度设置 （视频05:36秒）
按MODE进入下一级菜单，Std为默认模式，先看OSEt零点迁移校准，零点迁移校准能够起到背景抑制作用，如两点校准过程中，第一次校准提取到的是没有工件的接收光强度，视频校准后当前值254变更为208，说明以及将原本的当前值46视为背景值，并将它去除。长按MODE取消零点迁移效果，当前值变更为原来状态。最后是0SEt百分比校准，校准值取决于参数，视频里默认是-10P，能够校准为当前值90%，选择百分比校准后，SET的效果只能进行百分比校准。
“
陆
检测设定
1、输出定时器 （视频06:24秒）
注：输出定时器功能在2路输出的效果相同
进入菜单直到END，左右键切换到高级菜单选项，选择 FUNC，看到图toFF则为定时器功能，默认toFF共有三种定时器，选择oFFd关闭延迟定时功能,调整时间为1000ms以上，更加直观，该定时器效果为当前值低于设定值时,输出延迟所设定的时间后关闭。第二个为on-d输出定时器，开启延迟定时，触发输出时延迟设定时间后才输出。最后一个为Shot输出定时器，开启单次定时，它的效果是触发输出后延迟一段时间后关闭输出。
2、检测模式
（1）DATUM1模式 （视频07:15秒）
进入到FUNC菜单下的dEtc子菜单内，选择dta1,即为DATUM1模式 (DATUM模式实际是将当前值与设定值成固定比例进行测量），进入该模式后，DTM指示灯亮起，表示DATUM模式处于校正状态。需要注意的是，由于视频使用的光纤是反射型，所以有工件状态下视为无工件，与对照型相反，视频可以看到DATUM1模式，是把无工件状态视为100，当有工件时接收光强度不为100，此时DTM指示灯闪烁，表示DATUM1模式不处于校正状态。
（2）DATUM2模式 (视频07：48秒）
切换到DATUM2模式，该模式效果与DATUM1相反，当无工件时DTM指示灯亮起，将当前值校正为0，有工件时DTM指示灯闪烁，不处于校正状态。
（3）区域检测模式 （视频08:11秒）
切换到AREA区域检测模式，AREA区域检测模式将设定值分别设置为一个上限一个下限，当接收光强度达到这个范围之内时，触发输出，但如果是D-on模式情况下，效果则相反，D-on模式则会在范围之外时触发输出。
3、外部输入 （视频08:40秒）
通过连接外部输入线给设备一个信号触发功能，分别有：
（1）校准输入----持续触发为长按SET效果，短暂触发为短按SET效果；
（2）预设定输入----单点PERSET效果；
（3）零点迁移输入----零点迁移功能；
（4）复位输入----用于重置光强度保持和过量增益保持；
（5）OFF输入----为关闭输出效果；
（6）暂停功能----保持外部输入前的输出状态；
（7）休眠功能----获得输入信号后进入ECO经济模式。
4、调整发光/接收光强度 （视频09:01秒）
可调整范围在1~100之间，相当于你把当前值分为100等份，Att值越小接收光强度越小。
“
柒
显示设定
1、显示反转 （视频09:13秒）
效果是将屏幕反转，便于用户日常安装使用。进入到END界面，切换到disp菜单，rEu子菜单即为显示反转，将它切换到ON,可以看到显示屏进行翻转。
2、扩充显示 （视频09:39秒）
可以将原本4位数的光感强度显示变更为5位数显示，进入到disp菜单，选择sub子菜单中的stdE,使用MODE的按键切换到子显示区，这里注意要将功率模式切换到FINE、HSP或SHSP之外的其他模式，保证数值能够超过5位数，当前值超过5位数时，显示为绿色。
3、条形显示 （视频10:05秒）
选择Sub菜单中的bAr，在子显示区可以看到当前值超过设定值的85%时开始显示条形数值，当数值超过设定值的110%时达到最大值的8个条形数值显示。
4、过量增益显示 （视频10:22秒）
选择Sub菜单中的pEr以过量增益显示,仍是以85%~110%为边界显示条形数值(如果设定值为50，当前值为100则显示为200P）。
5、光保持显示 （视频10:37秒）

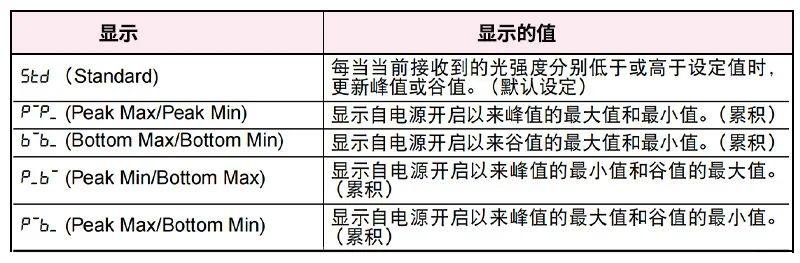

选择Sub菜单中的Hld分别有4种显示可以供选择，具体效果如下图所示：
视频以光保持显示的Std默认模式作为介绍，左边绿色值为峰值，当前值高于设定值时更新，右边红色值为谷值，当前值低于设定值时更新，当触发输出时，显示值可实时更新，通过长按SET与MODE按键重置显示值。
6、过量增益保持显示 （视频11:10秒）
该功能与光保持显示相似，显示为设定值与峰值或谷值的比例。
7、L-on显示 （视频11:21秒）
输出模式显示功能，选择Sub菜单中的Ldon子菜单，进入到子显示区，可以看到输出模式为L-on并保持显示，右边则为当前的接收光强度。
8、预设定饱和显示 （视频11:38秒）
disp菜单中选择Pr-H选择on打开，预设定比例设置为110%，效果是预设定将光强度校正为110，同时显示为100。
“
捌
系统设定
1、经济功能 （视频11:53秒）
该功能在SYS菜单中ECO子菜单，将其切换到ON打开经济功能，打开后回退到显示区域，显示区域变为一个绿色点并不断移动，不显示其他内容，此时使用任意按键都可以退出经济功能，如果30秒没有任何操作则恢复到经济功能状态。经济功能的另一个选项FULL，它的显示效果与普通的经济模式相同，但会降低使用功耗，同时响应时间也相对的变为4倍。
2、全节能模式 （视频12:43秒）
该功能为全节能模式ALL，需要在选中FULL时，长按左键切换到ALL，选中并进入到该模式，此时退出到显示界面，所有显示都会关闭，需要同时长按MODE与PRESET按键才能解除。解除成功后如果30秒内不做任何操作，仍会恢复到全节能状态。
3、显示增益模式 （视频13:10秒）
该功能作用在于将接收光强度增益为4倍，在接受微弱光线时作用十分显著。视频显示原本当前值为20，增益后变更为80。
4、警告输出模式 （视频13:26秒）
2路输出的警告输出模式，实时检测1路输出在DATUM模式下的校正状态，先将2路设置为警告输出模式Alrt,默认显示为Good，再将1路输出设置为DATUM模式，如果1路输出DTM指示灯亮起，则说明处于校正状态，2路则不输出，并显示为Good状态，将一路调整至DATUM模式校正失败，一路输出校正失败后，2路则持续输出，切换至2路时，显示为Err报错。
