全国首套集成式输电杆塔倾斜监测系统启用

2018-12-09
关注
摘要 系统由传感层、监测单元等模块组成,同时利用杆塔倾角测试仪和激光垂直测度仪,实现对铁塔倾角信息的实时监测,获取安全监测数据,如旋转角度值、加速度值、绝对位置等,由监测中心的集中分析处理,再通过短信发出告警提示,有效保障设备安全运行。

  2017年6月2日,在宁波北仑小港街道的110千伏下邵线输电工程施工现场,由国网宁波供电公司研发的输电杆塔倾斜系统顺利完成安装并正式投用,在施工阶段预防铁塔倾斜,有效确保作业安全,其高度的集成性在全国尚属首例。

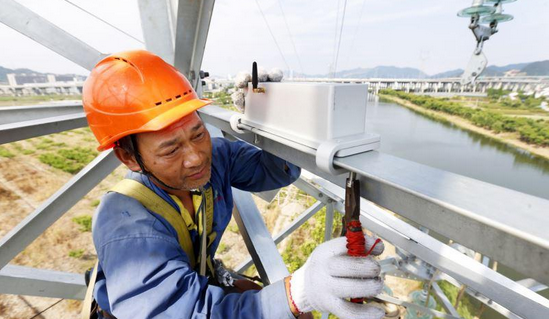

工作人员正在塔上对检测设备进行安装。资料图

  受恶劣气候、山石开挖、工程施工以及外力破坏等各种因素影响,各地输电塔体倾斜的情况频发,从而可能导致输电线路和通信网络中断,严重的还会引起倒塔事件,对主电网的安全运行和信息通讯构成极大隐患。然而,电力杆塔点多面广,大都分布在山区和野外,传统的人工巡视不仅耗费大量人力物力,且精益度难以保证。鉴于此,国网宁波供电公司结合工作实际,自主研发了输电杆塔倾斜监测系统,采用先进的防倒塔技术措施。

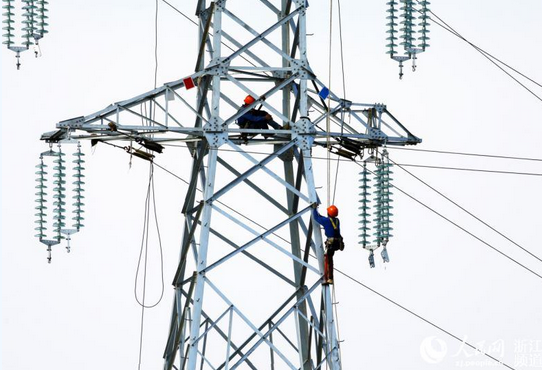

工作人员将监测装置装到25号铁塔上,资料图

  在当天下邵输电工程现场,2名工作人员将监测装置装到了正在架线施工的25号铁塔上,通过该装置实时监控,用准确的数据和轨迹变化来反应在架线施工过程中可以铁塔的受力、变形情况,及时发现危险因素,可进一步优化施工方案,加强施工中的安全措施,一旦超过警界值,系统就会告警,停止牵引作业,降低倒塔的风险,确保施工安全。除此之外,系统也能有效应对抗灾抢险、外力破坏的危急环境,在冰冻雨雪、台风洪涝灾害来临时,在一些涉及堆土和开挖等导致地基沉降的工程中,及时收到杆塔角度变化和预警信息,帮助指挥部做出正确判断,提高抢险救灾效率。

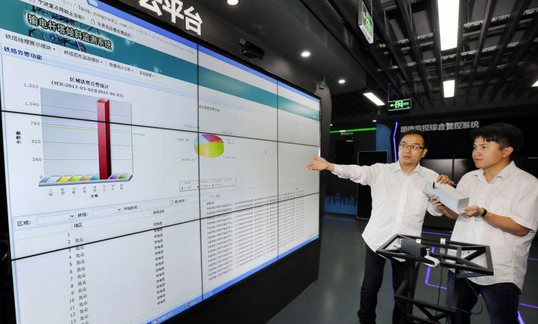

输电杆塔倾斜监测系统检测中心,资料图

  据悉,系统由传感层、监测单元等模块组成,同时利用杆塔倾角测试仪和激光垂直测度仪,实现对铁塔倾角信息的实时监测,获取安全监测数据,如旋转角度值、加速度值、绝对位置、气压和温度、塔基沉降等,由监测中心的集中分析处理,再通过短信发出告警提示,有效保障设备安全运行。

  据介绍,该套系统设备安装简易、成本低、精度高,不局限于电网铁塔,包括电信、移动、广播等领域在内的发射塔也都适用,还具备多项特点:首先是采用电容微型摆锤原理,轻松计算高精度倾角,可实现对输电杆塔的全天24小时不间断监控,无线数据传输进行了加密处理,支持数据传输的大容量电池具有高防水和耐热性,内置的温度传感器可实时修正传感器温度漂移,屏蔽了温度骤变对频率和数据传输的影响。这些新技术功能的运用,也确保了所有环节运作的安全可靠。
