GRAS开发出世界上最薄的电容式麦克风

2020-10-22
关注
摘要 UTP麦克风结合了传统测量麦克风的所有优点,宽频率范围,准确性和可重复性,以及超小的外形尺寸,高度仅为1mm。

  一套高度精确且可靠的麦克风(具有1mm的超薄外形,可减少湍流影响)有望从根本上改变风洞和飞行中的空气声学测试。

  计算流体动力学建模是设计在气流中运动的车辆的重要组成部分。但是,气流和湍流很难真实地模拟和预测-必须对模拟进行验证才能在设计过程中提供有用的信息。因此,必须进行高质量的测量。

  测量湍流边界层噪声同样是一项复杂的工作。通常,使用齐平安装的压力传感器和麦克风,以免干扰气流,也不会引入额外的湍流。但是,缺点是您必须破坏被测设备。在不可能进行破坏性测试的情况下,由于传感器的轮廓高度,使用表面安装的传感器时有可能因自感应的湍流噪声而污染结果。

  只有非常小巧,薄型且空气动力学形状正确的传感器才能克服这些挑战-验证模型并提供所需的其他测量数据。这就是为什么GRAS开发了新的UTP(超薄精密)麦克风系列的原因。它们的外形尺寸和易于安装的特点使得UTP麦克风适用于现场边界层测试,而中性冲击和高精度非常重要。

  UTP麦克风系列是与业界紧密合作开发的,并且已针对航空航天和汽车应用进行了广泛的测试。UTP麦克风适用于传统传感器难以安装且边界层较薄的测试应用,例如在腹部整流罩,卡曼或座舱窗处。

  UTP麦克风的一个版本已设计用于组件或比例模型的风洞测试。该版本的频率范围高达70kHz,本底噪声仅为54dB.

  所有麦克风均在丹麦的GRAS HQ校准为国际标准。还可以使用手持式校准器对UTP麦克风进行现场验证,该手持式校准器带有用于开发用于平面或曲面的灵敏度验证的适配器。

  UTP麦克风结合了传统测量麦克风的所有优点,宽频率范围,准确性和可重复性,以及超小的外形尺寸,高度仅为1mm.“众所周知,实验测试非常昂贵,我们希望能够快速,高效且可重复地捕获高质量数据,” GRAS航空与国防业务发展经理Lars G. Winberg说。

  另一个功能是如何快速高效地完成单个UTP麦克风和UTP线阵列的安装,拆卸和重新安装。因此,单个UTP麦克风很容易安装在硬整流罩中,可以作为永久基座留作将来的测量。

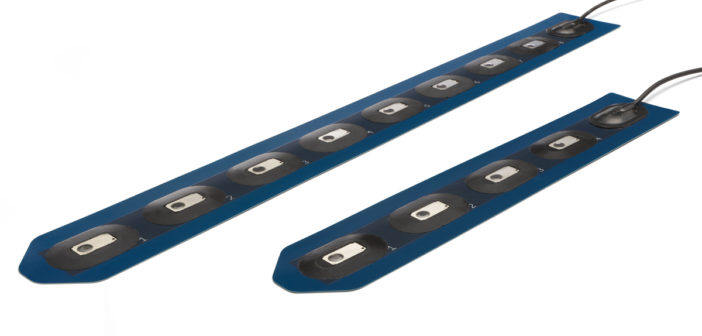

  使用胶带将UTP线阵列安装。因此,可以以相同的几何形状快速完成以前的设置。GRAS还提供具有不同空间配置的定制阵列。

  凭借这些UTP麦克风的所有独特功能,该行业现在拥有用于CFD建模验证以及设计更改验证的传感器。由于外形小巧,传声器不会影响气流,并且具有使用传统电容传声器的优势,用户可以在苛刻的环境中获得可溯源到国际标准的准确数据。

  本质上,UTP麦克风扁平,快速且精确,这是一项革命性的新设计,可以将0.25英寸电容式麦克风与外形尺寸相结合,使其成为世界上最薄的测量麦克风。

  GRAS简介:

  GRAS是一家声学与振动公司,由丹麦声学先驱Gunnar Rasmussen于1994年创立,是全球声学与振动行业的领导者。

  GRAS开发和制造最先进的测量传声器和相关设备,以满足对声学测量精度和可重复性要求极高的行业。包括为航空航天、汽车、听觉、消费电子和其他高要求行业的客户提供应用和解决方案。
