1智能配电站房综合监控系统平台的总体要求
电科恒钛智能配电站房综合监控系统平台应具备对环境、安防、电气设备状态等信息的监测和控制功能（参考下方系统功能图）。系统分析各种监测及报警数据，实时反映现场运行情况，通过联动控制保证配电房安全运行，防止因环境改变、非授权活动、设备状态变化等引起的事故，满足对配电房远程运维的可靠调度。智能配电房监控系统整体上应遵循标准性、可靠性、可用性、安全性、扩展性、先进性原则，具备与终端设备和运维平台的数据交换能力；采用开放式体系结构，提供开放式环境，支持多种硬件平台，硬件、软件产品应通过行业认证机构检测，满足系统长期稳定运行的要求；应灵活配置功能模块，模块的增加和修改不应影响其它模块正常运行，人机界面友好，操作与维护模块应工具化、图形化；电力监控系统安全防护规定，具有完善的权限管理机制和安防响应机制，重要数据实现本地和运维平台两级备份；容量可扩充，功能可升级，提供二次开发接口；选用符合行业应用方向的主流硬件、软件产品，设计和架构具有前瞻性，可以支持配电网智能运维、智慧城市和大数据分析的要求。智能配电房监控系统采用云部署模式，可减少所需硬件设备，减少运维工作量，提高系统应用灵活性。
2智能配电站房综合监控系统平台的传感器应用方法
1 温湿度传感器功能
1） 实现对智能配电房内环境温湿度实时监测，温湿度传感器与智能终端之间数据采用无线传输方式；
2)环境温湿度与设备状态监测共用无线接收装置，接收点数不少于99点；
3）温湿度信号接收装置与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。
2 气体（SF6、O2）传感器功能
1）实现对智能配电房内六氟化硫（SF6）、氧气(O2)浓度值实时监测，六氟化硫（SF6）、氧气(O2)传感器与智能终端之间数据采用有线传输方式；
2）六氟化硫（SF6）、氧气(O2)传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。
3 臭氧（O3）气体传感器功能
1）开关柜部放电可能部损坏电介质，进而引发事故。在部放电过程中，会产生臭氧（O3），通过监测臭氧浓度变化，能够间接检测开关柜部放电。
2）实现对智能配电房内臭氧（O3）气体浓度值实时监测，臭氧（O3）气体传感器与智能终端之间数据采用有线传输方式；
3）臭氧（O3）气体传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。
4 噪声传感器功能
1）实现对干式变压器房等配电房内噪声实时监测，噪声传感器与智能终端之间数据采用有线传输方式；
2）噪声传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。
5 烟雾探测器功能
1）通过烟雾探测器，监测配电房或电缆沟内，发生火灾前和火灾中产生烟雾状况，并发出光报警信号。
2）实现对智能配电房内烟雾实时监测，烟雾传感器与智能终端之间数据采用有线传输方式；
3）烟雾传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。
6 水浸传感器功能
1）在配电房容易进水处安装水浸传感器，实时在线监测配电房水浸状态。
2）水浸传感器与智能终端之间数据采用有线传输方式；
3）水浸传感器与智能配电房监控终端单元之间的通讯接口/上传接口支持RS485，支持Modbus通信协议。
7 驱鼠器功能
对于电气设备安全运行存在较大威胁的小动物预防，采用在每个房间安放一台驱鼠器，产生20kHz-55kHz 超声波，有效刺激并能够导致鼠类感觉到威胁及不安。
8 灯光控制器功能
1）灯光控制器具有现场手动及自动控制两种方式，具有改善运行环境、良好的节能效果，延长光源寿命，管理维护方便。
2）可对日光灯开启关闭控制，调控配电房光线。
3）每个房间照明单独控制，可同时进行远程控制与本地控制，不需要转换。
9 空调控制器功能
1) 手动控制功能：可以通过电脑，在监控中心远程控制控制空调开机、关机、升温、降温等，并能够直接调整空调的温度值。
2) 直接远程控制风机的开启和关闭，也可以设置风机的定时开启和关闭，每台风机每天*多可设置五个自动时间段。
3) 自动控制功能：通过设置温湿度上下限以及室内室外温度差，自动控制空调的关闭、开启以及风机的关闭和开启功能。
4) 节能系统工作流程（联动控制功能）： 室内温度低于设的下限值，则空调关，风机关。室内温度高于设上限值，则强制开空调，关风机。室内温度高于下限值，低于上限值，室外湿度低于设定值（如80%），室外温度比室内温度上限值低额定温差，则开风机，关闭空调
3 智能配电站房综合监控系统平台功能
3.1 实现对配电设备的监控
通过对变压器、中压开关柜、电缆和低压柜的温度、局放等设备状态进行信息采集，并结合扩展设备实现电气设备预警联动，对配电房设备进行实时在线监控。
3.1.1 温度监测
采用红外热成像对变压器进行整体监测，采用温度传感器对容易发生温升故障的高低压接线桩温度进行在线监测，并将变压器温控器、冷却风机状态信息接入系统，实时监测变压器运行状态，掌控变压器本体及关键点的温度变化情况，实现温度预警和风机联动。采用无线温度传感器对油变外壳进行监测。干变风机监控、干变绕组温度监测、干变铁芯温度监测利用变压器原有温控器功能，实现温度预警和风机联动。
3.1.2 局放监测
能够准确在线测量局部放电引起的变压器中压电缆头、开关柜局放电量，并可以使用标准的局部放电脉冲信号发生器在线进行校准。具有局部放电分析功能，可以了解局部放电的类型、相位、强度，能够准确反映变压器中压电缆头局部放电的严重程度和运行状态；适用于变压器中压电缆头局部放电的带电测试，具有很强的抗干扰能力；具备单次和连续实时在线检测、监测模式，并能对放电严重程度予以报警指示；具备多通道测试功能，且每个通道可单独由用户自行设置报警警戒值，具有报警值设置、局放采集相位角设置等功能；具有检测数据的保存和导出功能；具备自检功能，自检通过后有明确的提示标识；具有传感器防短路功能，传感器、连接测试电缆短路、断路设备应有提示。
3.1.3 门状态监测
利用配电设备实现原有电子闭锁装置功能。
3.1.4 湿度监控
对中压开关柜机构室、二次室内湿度实时监测，湿度传感器与湿度信号接收装置之间数据采用无线传输方式、
3.2 实现对运行环境的监控
通过对环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、振动防小动物等环境进行信息采集，并结合扩展设备实现预警联动，实现对配电房运行环境的实时在线监控。
3.2.1 实现配电站房的远程智能运维
利用视频信息、设备运行信息、告警信息等，发现配电站房设备存在的故障，实时故障研判、准确定位、分析故障影响范围，主动派发抢修工单和日常巡检工单，合理调度抢修资源，高效指挥抢修工作开展和日常巡检任务的进行，实现故障抢修时间最小化，提高故障抢修效率和服务水平。远程控制视频可与环境监测系统联动，根据环境监测系统的预警或报警区域，查看特点区域情况，供人工确认。当某区域发生入侵报警时，自动联动视频监控系统，并自动将对应位置的图像画面切换至监控屏幕上。对电力设备的操作和运行状态进行拍照和录像，给运维人员判断设备运行状态正常与否提供佐证。在配电房中安装远程语音对讲系统，实现与主站的双向语音对讲。
3.2.2 满足综合管理和竞争性业务扩展的需求
智能配电房作为能源中心不能仅仅局限于供电，还应该具备数据中心、传输中心的功能，对智能小区、分布式电源、充电桩等数据输入、安全运行状态监测应预留接口，使得智能配电房满足未来物联网、智能小区等综合管理和竞争性业务扩展的需求。
4传感器 基本参数
1 温湿度传感器技术参数
1) 供电:DC 24V（12V-28V）
2) 电流:40mA (DC 24V)
3) 量程:湿度：0% ～* RH ； 温度：-20℃～ 60℃
4) 准 确 度:湿度 ±3% RH（5% ～ 95% RH，25℃； 温度 ±0.5℃（25℃）
5) 工作温度:温度：-20℃～60℃
6) 长期稳定性:湿度≤1% RH/y ； 温度≤0.1℃/y
7) 响应时间: ≤15s(1m/s风速)
8) 输出信号:RS485;RS232
9) 安装方式:固定墙面
10) 外壳:ABS白色 106mm×95mm×29mm

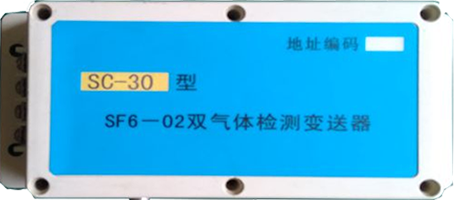

2 六氟化硫气体（SF6）传感器技术参数
1) 工作电源： 9-24V DC
2) 功耗： ＜ 2W(监控器)
3) 外型尺寸：19.5cm(长)×9cm(宽)×4.6cm(高)
4) 探头检测精度： SF6 ≤ 2%FS 氧气 ≤ 1%FS
5) 探头检测量程： SF6 (0-2500ppm) O2(0-25.0%)
6) 氧气浓度报警点：18.0%
7) SF6浓度报警点：≥1000ppm
8) 风机启动浓度点：氧气≤19.6% SF6 ≥1000ppm
9) 通讯接口： RS485,4-20mA(可选),或定制
10) 比特率： 2400bps
11) 使用环境： -20 ℃～ 60℃,10～95%RH
12) 抗电强度（外壳金属部分与电源之间）：＞2000V
13) 电磁兼容性：静电放电 GB/T 3级
14) 快速瞬变脉冲群 GB/T 3级
15) 雷击（浪涌） GB/T级
3 氧气（O2）传感器技术参数
1) 工作电源： 9-24V DC
2) 功耗： ＜ 2W(监控器)
3) 外型尺寸：19.5cm(长)×9cm(宽)×4.6cm(高)
4) 探头检测精度： SF6 ≤ 2%FS 氧气 ≤ 1%FS
5) 探头检测量程： SF6 (0-2500ppm) O2(0-25.0%)
6) 氧气浓度报警点：18.0%
7) SF6浓度报警点：≥1000ppm
8) 风机启动浓度点：氧气≤19.6% SF6 ≥1000ppm
9) 通讯接口： RS485,4-20mA(可选),或定制
10) 比 特 率： 2400bps
11) 使用环境： -20 ℃～ 60℃,10～95%RH
12) 抗电强度（外壳金属部分与电源之间）：＞2000V
13) 电磁兼容性：静电放电 GB/T 3级
14) 快速瞬变脉冲群 GB/T 3级；
15) 雷击（浪涌） GB/T级。
4 臭氧气体（O3）传感器技术参数
1) 量程范围：0~1000ppb
2) 精度：50ppb
3) 电源：DC24V
4) 接口：RS485
5) 规约：Modbus协议，RTU传输，CRC16效验
5 噪声传感器技术参数
1）工作温度：-20℃～60℃
2）工作环境湿度：≤99%RH
3）供电电源：DC24V±10%
4）测量范围：30～130dB
5）频率范围：20Hz～12.5kHz
6）*误差：0.5dB
7）通讯接口：RS485
8）通讯协议：ModbusRTU
6 烟雾探测器技术参数
1) 电 源： 12～60VDC
2) 工作电流： < 10 mA
3) 输出形式：缺省设置警戒状态输出开路，报警状态输出短路（用户可以要求更改）
4) 烟雾灵敏度：符合UL217号标准
5) 测试标准：0.65～1.52%FT；具备防误报检测功能
6) 工作环境： -5～50°C；10～95%无冷凝
7 水浸传感器技术参数
1) 供电电压: DC 24V (9V～36V)
2) 工作温度: 0℃～50℃
3) 工作湿度: 20%RH～*RH
4) 误 报 率 ＜ 100ppm
5) 静态功耗: 0.5W
6) 报警功耗*: 1.2W
7) 输出形式：继电器( 负载电流 100mA)
8) 带载能力：固态继电器≤ 100mA（大电流可以达到 1A，需定做）
9) 高低电平 ≥ 3k
8 驱鼠器技术参数
1）工作电源：AC220V
2）工作环境温度：-20℃～60℃
3）工作环境湿度：≤99%RH
4）超声波范围：20kHz-55kHz。
9 灯光控制器技术参数
1) Modbus RTU传输协议，可本地、远程控制开关和参数配置
2) 8路常开/常闭继电器输出
3) 8路可配置输入，既可以上报输入状态也可以用来控制继电器
4) 每路继电器支持定时开关控制
5) 每路输入和输出可以灵活映射驱动控制
6) 输入部分光耦隔离，隔绝外部干扰
7) 输出锁存，防止继电器受到干扰跳动
8) 管理控制检测一体化可多种控制方式相结合
9) 工作电源:AC220V
10) 继电器接点容量:AC220V/10A
11) 工作环境温度：-20~85摄氏度
10 空调控制器技术参数
1）适用于有带遥控功能的空调，包括壁挂机，柜机，吸顶机，中央空调主机，风机；
2）利用学到的红外遥控器的码值远程控制空调开关、温度、运行模式等各种运行状态；
3）支持外挂红外发射头，外挂距离可达十米，可实现复杂环境下的红外控制；
4）工作温度：-20℃~60℃
5）工作湿度：10%到95%
6）红外载波频率：38KHZ
7）红外发射距离：小于10米
8）通信接口：RS485，可直接接入到物联网主机的RS485接口上，每台主机可以接入16台空调。
9）安装方式：壁挂式/暗藏式；
